| 产品特性：碳钢 | 品牌：LOCKE/洛克 | 型号：DE LOCKE |
| 材质：碳钢 | 连接形式：法兰 | 订货号：20200519 |
| 加工定制：是 | 货号：20200519 | 公称通径：DN20～DN300mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：电动 | 零部件及配件：手轮 |
| 形态：直通式、平衡式 | 类型(通道位置)：直通式 | 标准：美标 |
| 密封形式：硬密封型 |

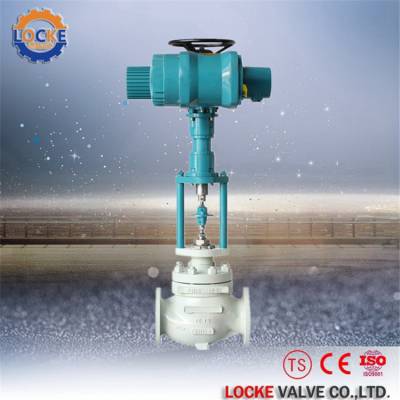

进口电动笼式套筒调节阀
产品名称 | 进口电动笼式套筒调节阀 | 产品型号 | LOCKE |
产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
驱动方式 | 电动 | 公称通径 | DN20～DN300 |
连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～10.0Mpa ≤1500PSI |
结构形式 | 直通式、平衡式 | 适用温度 | -196℃～450℃ |
阀体材质 | WCB、SUS304、SUS316 | 制造标准 | 德国洛克原厂标准 |
适用介质 | 气体、液体及蒸汽等。 | ||
应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
产品报价 | 面议，电议（欢迎来电咨询 | ||
产品产地 | 德国 | ||
生产厂家 | 德国洛克阀门国际集团 | ||
***代理 | 英克阀门制造厦门有限公司（中国总代理商及厦门办事处） | ||
一、进口电动笼式套筒调节阀描述：
德国《LOCKE》洛克进口电动笼式套筒调节阀采用笼式套筒导向，双斜面密封结构，导向面大，故稳定性较好。电动笼式套筒调节阀常指双密封套筒阀，具有允许压差大、泄漏大的特点；也可以为单密封式套筒阀，具有泄漏小、允许压差小的特点。
电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。笼式套筒调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
二、进口电动笼式套筒调节阀结构特点：
●阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
●可调节范围大，固有可调比为50，流量特性有直线和等***比。
●电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
●调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。
●伺服放大器采用深度动态负反馈，可提高自动调节精度。
●电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
●电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
●波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
三、进口电动笼式套筒调节阀技术参数：
公称通径(DN) | 20～300 |
阀座直径(dn) | 20 25 32 40 50 65 80 100 125 150 200 250 300 |
额定流量系数(KV) | 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250 |
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180 | |
允许压差(MPa) | 单座 3.8 3.2 3 2 1.8 1.5 1.4 1 0.7 0.6 0.5 0.3 0.1 |
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2 | |
公称压力(MPa) | 1.6~10.0Mpa |
额定行程(mm) | 16 25 40 60 100 |
阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
压盖形式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 |
阀芯形式 | 单座式、套筒式 |
流量特性 | 等***比 |
配置执行器类别 | 德国洛克、德国罗托克、PSL等电动执行器(客户***品牌亦可) |
执行器参数 | |
电源电压 | 220V、380V |
输入信号 | 4-20mA或1-5V?DC |
输出信号 | 4-20mA?DC |
防护等级 | IP65 |
隔爆标志 | ExdⅡBT4(ExdⅡBT6特殊定制) |
手操功能 | 手柄 |
环境温度 | -25～+70℃ |
环境湿度 | ≤95％ |
