| 产品特性：碳钢 | 品牌：LOCKE/洛克 | 型号：DE LOCKE |
| 材质：碳钢 | 连接形式：法兰 | 订货号：20200519 |
| 加工定制：是 | 货号：20200519 | 公称通径：DN15～DN300mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：电动 | 零部件及配件：手轮 |
| 形态：直通式、平衡式 | 类型(通道位置)：直通式 | 标准：美标 |
| 密封形式：硬密封型 |

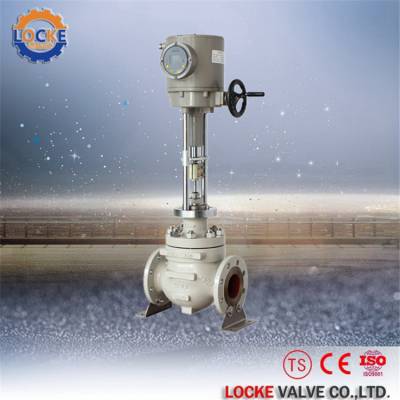

进口电动单座笼式调节阀
产品名称 | 进口电动单座笼式调节阀 | 产品型号 | LOCKE |
产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
驱动方式 | 电动 | 公称通径 | DN15～DN300 |
连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～75.0Mpa ≤12000PSI |
结构形式 | 直通式、平衡式 | 适用温度 | -196℃～566℃ |
阀体材质 | WCB、SUS304、SUS316 | 制造标准 | 德国洛克原厂标准 |
适用介质 | 气体、液体及蒸汽等。 | ||
应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
产品报价 | 面议，电议（欢迎来电咨询 | ||
产品产地 | 德国 | ||
生产厂家 | 德国洛克阀门国际集团 | ||
***代理 | 英克阀门制造厦门有限公司（中国总代理商及厦门办事处） | ||
一、进口电动单座笼式调节阀描述：
德国《LOCKE》洛克进口电动单座笼式调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。该阀结构紧凑，有呈 S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。
二、进口电动单座笼式调节阀结构特征：
●顶式双导向单座阀，结构紧凑，动作灵敏部件少，易维护；
●粗壮的阀杆及其一体的阀芯，能承受高负载而阀芯不至脱落；
●自对中卡入式的阀座易于拆出，而且不需要研磨，就可以达到严密的关断密封。
●阀体按流体力学原理设计成等截面低流阻流道，压降损失小，容量大，额定流量与系统增大30%。
●阀芯和阀座固定笼设计有标准型和严酷工况型（消除气蚀式，降噪式等），具有***的使用寿命，更高的抗气蚀和降噪音性能，只需更换阀座固定笼就可适用于不同工况的需要。
●阀门的关闭是借助于流体压力、弹簧反作用力和气缸推力，具有抵抗非常高的流体压差的关断推力，使阀门关闭的更加严密。
●双导向、双重密封结构，减少了填料外漏的可能。
●该系列调节阀可以流开安装，也可以流关安装。
三、进口电动单座笼式调节阀结构特点：
1、可调节范围大，固有可调比为50，流量特性有直线和等***比。
2、调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。
3、伺服放大器采用深度动态负反馈，可提高自动调节精度。
4、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
5、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
6、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器
四、进口电动单座笼式调节阀技术参数：
公称通径 | DN15-300mm | |
公称压力 | ANSI 125-4500 JIS 10-40K PN1.6-75MPa | |
连接型式 | 法兰连接 | FF、RF、RJ、LG、沟槽型、嵌入型 |
法兰标准 | JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等 | |
焊接连接 | 嵌接焊SW或根据用户需求 | |
材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等或根据用户需求 | |
上阀盖 | 常温型（P）：-17～+230℃ | |
伸长Ⅰ型（E1） | -45～-17℃ +230～+566℃ | |
伸长Ⅱ型（E2I） | -100～-45℃ | |
伸长Ⅱ型（E2W） | -196～-100℃ | |
注:工作温度不准超过各种材料的允许范围。 | ||
压盖型式 | 螺栓压紧式 | |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料 | |
阀内组件 | ||
阀芯型式 | 单座柱塞型阀芯 | |
流量特性 | 金属阀座 等***比特性（%）和线性特性（L），参考流量特性曲线图 Cv值从0.04～14的高精度流量特性符合IEC534-2标准 | |
软阀座 | 等***比特性（%）和线性特性（L），参考流量特性曲线图 | |
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图 | ||
材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
电动执行机构 | ||
型 式 | 德国洛克、德国罗托克、PSL等电动执行器(客户***品牌亦可) | |
输入信号 | LOCKE执行机构：Ⅱ型0～10mA?DC(输入电阻200Ω)；Ⅲ型4～20mA?DC(输入电阻 250Ω) 361L执行机构：4～20mA?DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA?DC、4～20mA?DC PSL执行机构：4～20mA?DC （注：信号线请使用屏蔽线） | |
电源电压 | ||
LOCKE执行机构 | 220V，50Hz | |
361L执行机构 | 220V，50/60Hz | |
RS执行机构 | 单相控制220V?AC±5%；三相控制380V±5% | |
PSL执行机构 | 单相控制220V，50Hz （电源电压也可根据用户需求定制） | |
手动机构 | ||
LOCKE执行机构 | 手轮 | |
361L执行机构 | 离合式 | |
RS执行机 构 | 手轮 | |
PSL执行机构 | 手轮 | |
环境温度 | －20～＋60℃ | |
阀作用型式 | 电关式或电开式 | |
