价 格
订货量
￥4500.00
1 - 1
￥4300.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2
| 产品特性：碳钢 | 品牌：LOCKE/洛克 | 型号：DE LOCKE |
| 材质：不锈钢 | 连接形式：法兰 | 订货号：20200519 |
| 加工定制：是 | 货号：20200519 | 公称通径：DN25～DN300mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：电动 | 零部件及配件：手轮 |
| 形态：直通式、平衡式 | 类型(通道位置)：三通式 | 标准：美标 |
| 密封形式：硬密封型 |

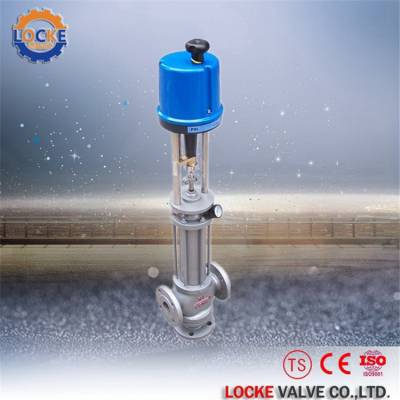

产品名称 | 进口电动三通温度调节阀 | 产品型号 | LOCKE |
产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
驱动方式 | 电动 | 公称通径 | DN25～DN300 |
连接方式 | 法兰、螺纹、焊接 | 公称压力 | 0.6～6.4Mpa ≤1000PSI |
结构形式 | 直通式、平衡式 | 适用温度 | -100℃～600℃ |
阀体材质 | WCB、SUS304、SUS316 | 制造标准 | 德国洛克原厂标准 |
适用介质 | 气体、液体及蒸汽等。 | ||
应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
产品报价 | 面议，电议（欢迎来电咨询 | ||
产品产地 | 德国 | ||
生产厂家 | 德国洛克阀门国际集团 | ||
***代理 | 英克阀门制造厦门有限公司（中国总代理商及厦门办事处） | ||
一、进口电动三通温度调节阀描述：
德国《LOCKE》洛克进口电动三通温度调节阀根据温度传感器内感温液体的温度变化，控制阀内阀瓣的运动，从而实现对流量的控制。阀瓣的流量特性为线性。合流温度调节阀有两个入口，一个出口；分流温度调节阀有一个入口，两个出口。一个阀座趋于关闭时，另一个就趋于全开，调节阀瓣的开度，就可以获得合适的流量比率。是太阳能供水及地热供暖恒温控制及水-水换热系统的理想产品。
二、进口电动三通温度调节阀产品特点：
1.执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2.选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。
3.适合多种控制信号：增量（浮点）、电压（0~10V）、电流（4~20mA）。
4.具有0~10V或4~20mA反馈信号（选配）。
5.传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。
6.功耗低、输出力大、噪音小。
7.阀体有铸铜、铸铁、球墨铸铁多种材质可供选择，以适合不同工作介质及温度的要求。
8.阀体有螺纹连接和法兰连接两种，安装方便。
9.电动三通温度调节阀阀体结构形式有：三通合流阀和三通分流阀。
三、进口电动三通温度调节阀工作原理：
进口电动三通温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
四、进口电动三通温度调节阀技术参数：
公称通径 DN mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座通径mm | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 系数kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
公称压力(Mpa) | 0.6，1.6，2.5，4.0，6.4 | ||||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线 | ||||||||||||
工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||
法兰尺寸 | 符合JB78-59、JB79-59标准， 可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||
阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||
阀体型式 | 三通双座铸造球型阀 | ||||||||||||
上阀盖型式 | 普通式（常温），散热片式（中温），长颈式（低温） | ||||||||||||
配用电动 执行机构型号 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | |||||||
361L | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | ||||||||
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | ||||||||||
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允许压差Mpa | 3.32 | 2.20 | 2.20 | 1.41 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.20 | 0.19 | 0.13 |
注: 实际配置需根据具体工艺参数确定。如果允许压差或工作压差超出列表范围，请与我们联系，采取适当方法可解决。
